FE12-50
產品中心 編碼器

FE12-50

富興FE12-50系列兩通道高性能光電編碼器，典型應用包刮打印機、繪圖儀、伺服電機、工廠自動化等，但不推薦用于生命安全相關的應用，如剎車系統等應用。
選件:
  • FE12-50

    編碼器

  • FE12-50

    齒輪箱

  • FE12-50

    接插件

  • FE12-50

    剎車

參數概念：

適配電機電機規格 適配57,60,70,80,86及以上機座號（步進/無刷/伺服電機）
電機軸徑 適配軸徑3mm,4mm,5mm,6mm,6.35mm,8mm
存儲溫度-40℃～100℃
推薦工作環境場合無腐蝕性,易燃,易爆,導電性氣體,液體和粉塵
工作溫度范圍-40℃～100℃
濕度不高于85% RH
電氣參數供電電壓5VDC±0.5V
消耗電流≤60mA
信號輸出單端5V,GND,A,B,Z
差分5V,GND,A+/A-,B+/B-,Z+/Z-
輸出電平方式 TTL電平
索引信號寬度1/4T
差分輸出電壓高電平輸出電壓(VoH) ≥3.4V
低電平輸出電壓(VoL) ≤0.4V
差分信號輸出格式 線驅動26C31
可選分辨率（單位: 線/PPR）十進制：100,200,360,400,500,1000,2000,2500
二進制：256,512,1024
占空比 50% ±10%
 相位差  90°±10°
響應頻率≤500KHz    注意：信號頻率 = (轉速(Rpm)×線數)/60


波形圖：

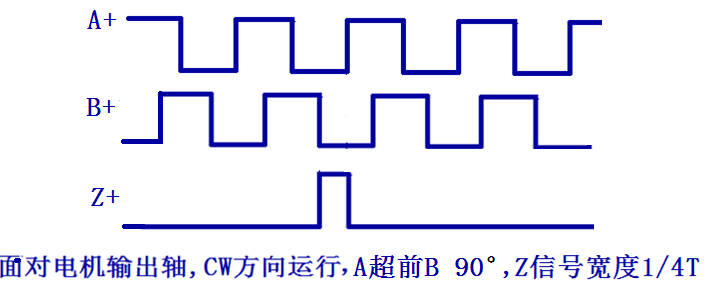

三通道單端信號輸出

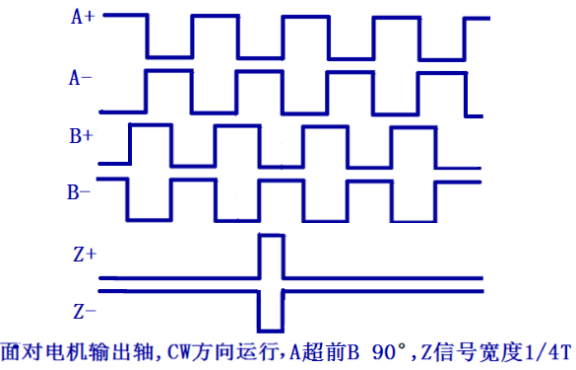

三通道差分信號輸出


三通道差分信號輸出


三通道單端信號輸出
電機尺寸

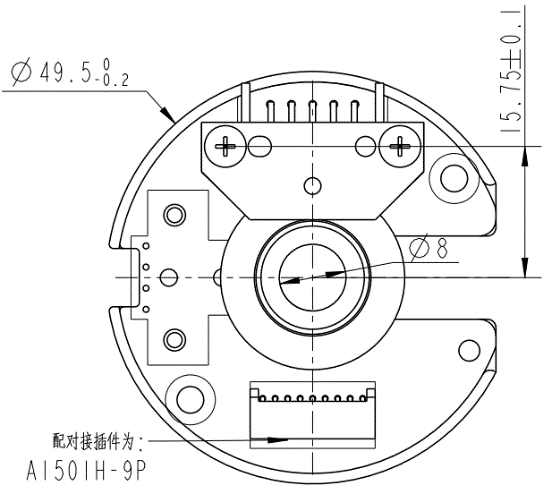

俯視圖

俯視圖

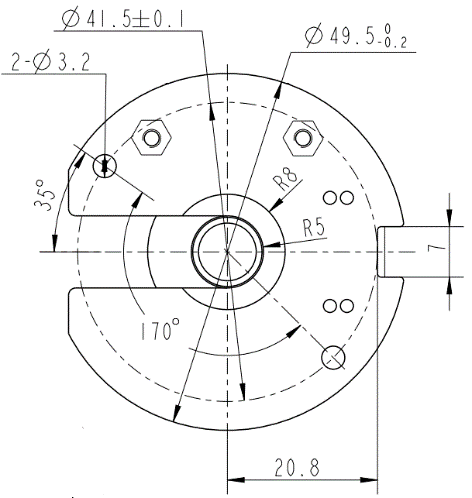

底視圖

底視圖

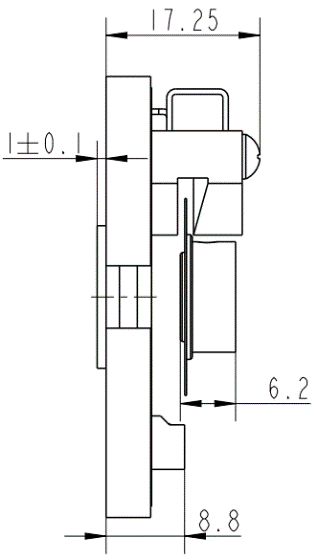

側視圖

側視圖
資料下載
FE12-50系列?三通道高性能光電編碼器 234.16 KB
